Viptool Engineering
Viptool Engineering besteht aus Viptool Building und Viptool Piping. Mit Viptool Building und der integirerten Heizlastberechnung haben Planungsbüros alle Berechnungen rund um die Gebäudetechnik im Griff. Die Software Viptool Piping erlaubt sämtliche Berechnungen von Rohrnetzen und Rohrleitungssystemen. Die umfangreichen Module beider Programme decken dabei jeden Planungsbedarf rund um die Gebäudetechnik ab.
Mit Viptool Engineering planen Sie sicher und zuverlässig haustechnische Anlagen – vom Entwurf bis zur Ausführungsplanung. Dabei werden aktuelle Normen und gesetzliche Grundlagen von der Software automatisch berücksichtigt und so alle wichtigen Details bedacht.
Patrick Ehlscheid (Engineering Consultant Global Service & Consulting), Viega GmbH & Co. KG
Zeichenunterstützung als Basis der Planung

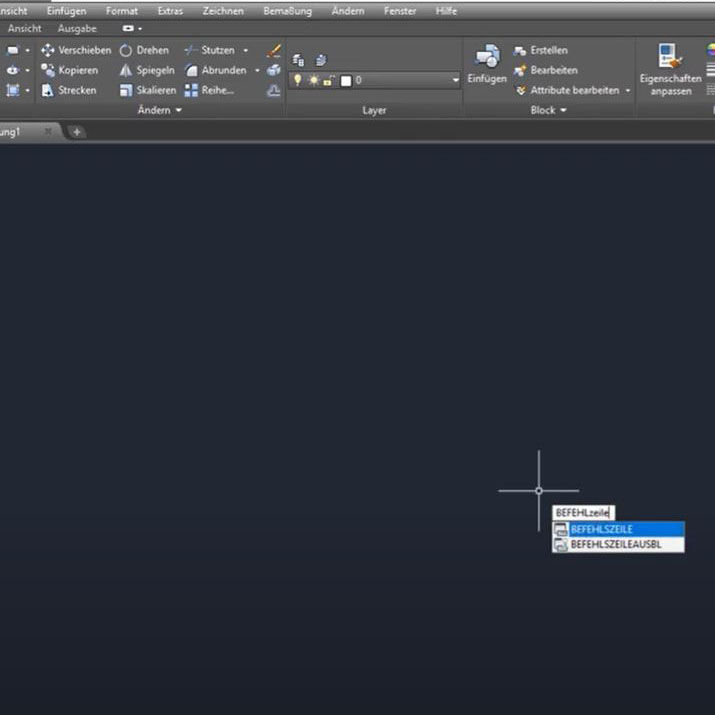

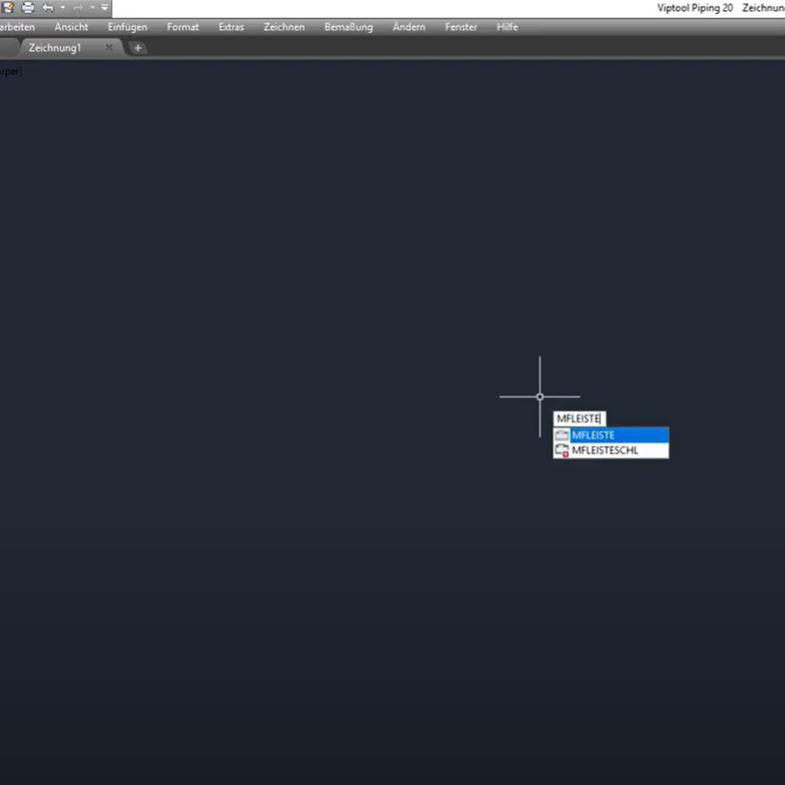

Viptool BasicApp für AutoCAD oder die BasicApp plus inklusive CAD-Modul sind die optimale Basis für die Erstellung von haustechnischen Planungen. Als Basis enthalten ist die Projektverwaltung, Schlitz- und Durchbruchsplanung und die 3D Badgestaltung. Weitere Informationen zu den Modulen sind unten zu finden.
Service
- Kostenlose Hotline
- Seminare

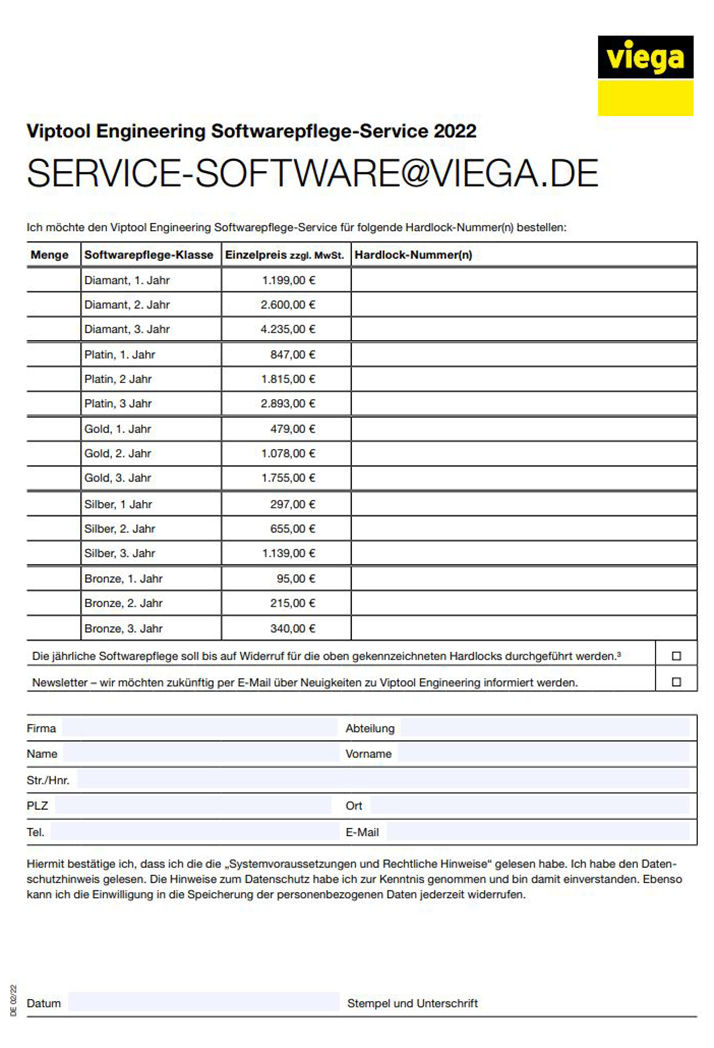

- Jährlicher Softwarepflege-Service
Die Systemvoraussetzungen
- Windows 10 (64 Bit)
- Windows 11 (64 Bit)
Empfohlene Rechnerausstattung
- Prozessor mit 3 GHz und mehr
- 8 GB Arbeitsspeicher
- 10 GB freier Festplattenspeicher
- Grafikkarte 4 GB GPU
- Bildschirmauflösung 1920 x 1080
- USB- Port für Programmschutzadatpter
- Viptool BasicApp plus
- AutoCAD® 2021 – 2024
Bitte beachten Sie: Für die Nutzung von Viptool Engineering benötigen Sie einen Internetzugang für Online-Updates und den Programmschutzadapter. Zudem funktioniert das Programm ausschließlich auf Rechnern mit einem nativen Windows-Betriebssystem. Die Nutzung auf virtuellen Maschinen oder auf Computern mit anderen Betriebssystemen ist nicht unterstützbar.
Viptool unterstützt BIM
Zur optimalen Planung mit BIM lassen sich mithilfe des Moduls 3D-Rohrleitungs-Konstruktion realistische und funktionale 3D-Rohrnetze aus millimetergenauen Formstücken erstellen. Für einen reibungslosen Datenaustausch lassen sich zudem mit der IFC-Import Schnittstelle (Architekturmodell) IFC-Daten einlesen, sowie für die gewerkeübergreifende Planung als IFC-Datei (3D-TGA-Rohrnetz) exportieren.
Module
Viptool Piping
-

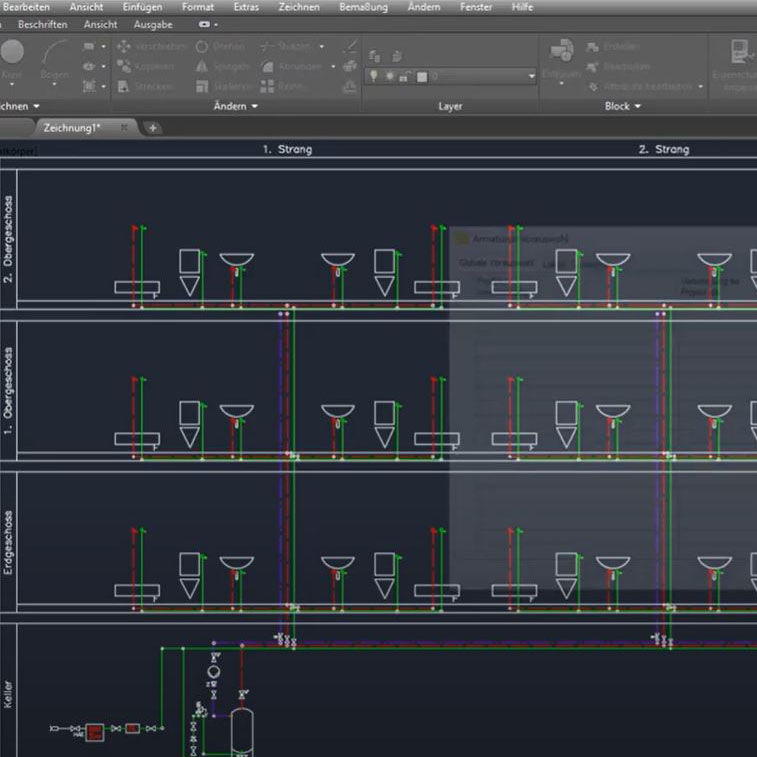

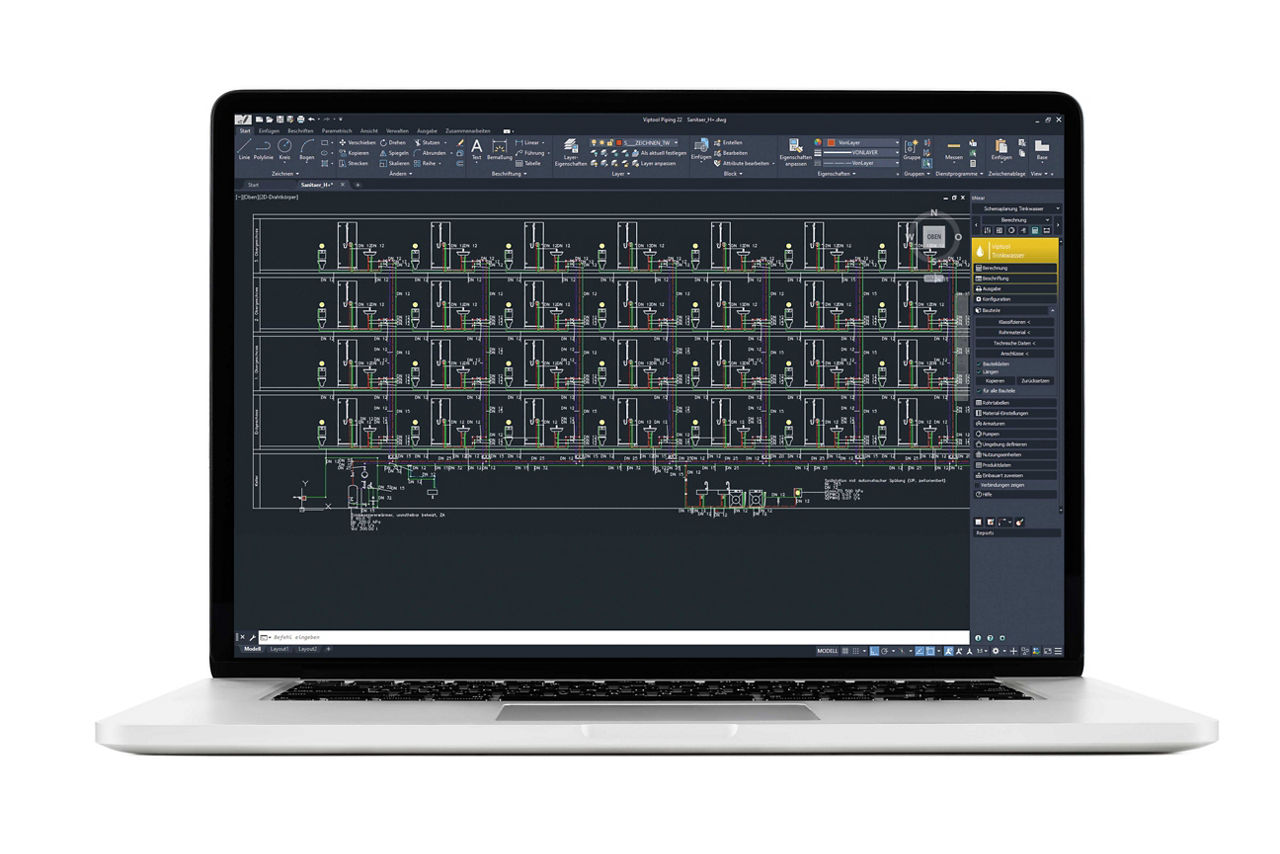

Trinkwasserberechnung
Einsatzgebiet: Trinkwasserberechnung nach allen aktuellen Normen und Regelwerken
Wirtschaftliche Planung hygienischer Trinkwasser-Installationen.
Leistungsmerkmale im Überblick
- DIN 1988-300 inkl. Zirkulation
- Hydraulischer Abgleich über mehrere Zirkulationsregelebenen inklusive thermischer Desinfektion
- Gleichzeitigkeitsfaktor für alle Teilstrecken individuell wählbar
- Berücksichtigung von Nutzungseinheiten
- Assistent zum komfortablen Definieren von Rohrsystem, Dämmung, in Abhängigkeit des Leitungstyps, z. B. Keller-, Strang- oder Etagenverteilung

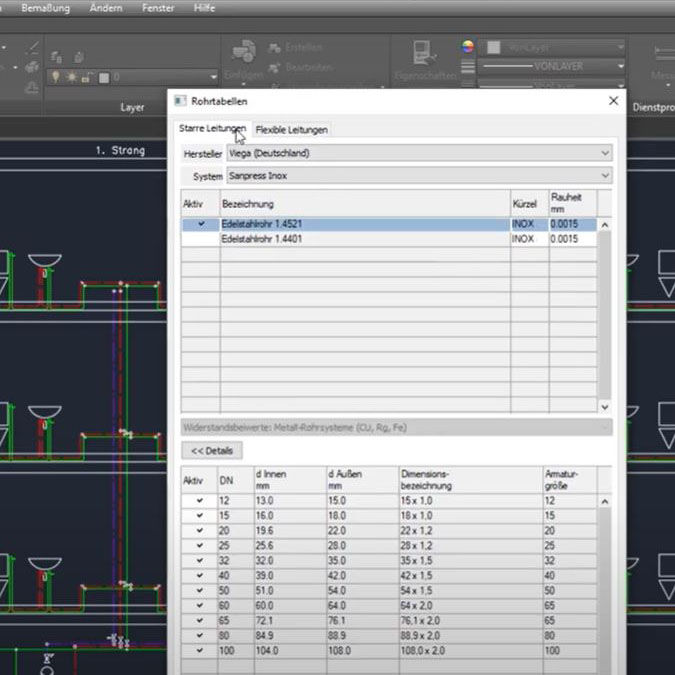

- Verschiedene Rohrmaterialien innerhalb eines Rohrnetzes kombinierbar
- Mehrere Netze in einer Zeichnung berechenbar
Trinkwasserberechnung mit Viega Hygiene Funktion
Leistungsmerkmale im Überblick
- Berechnung und Simulationen von Spülsystemen mit Viega Hygiene Funktion
- Berechnungen verschiedener Leitungsarten
- Berücksichtigung realer Druckverluste für Viega Rohrsysteme (Zeta-Werte)
- Berechnung der Smartloop- Inlinertechnik
- Angabe des Wasservolumens (Erhalt der Wassergüte, Betriebskosten)
- Rohrnetzanalyse in Form von grafischen Auswertungen der Berechnungsergebnisse, wie z. B. Dimensionierung
- Darstellung von Temperaturverläufen und Wärmeverlusten im Zusammenhang mit Dämmungen
- Spül- und Zirkulationssimulation
- Zeitliche Erwärmung des kalten Trinkwassers im stillstehenden Netz
- Berechnung von Warmwasser- Ausstoßzeiten
-

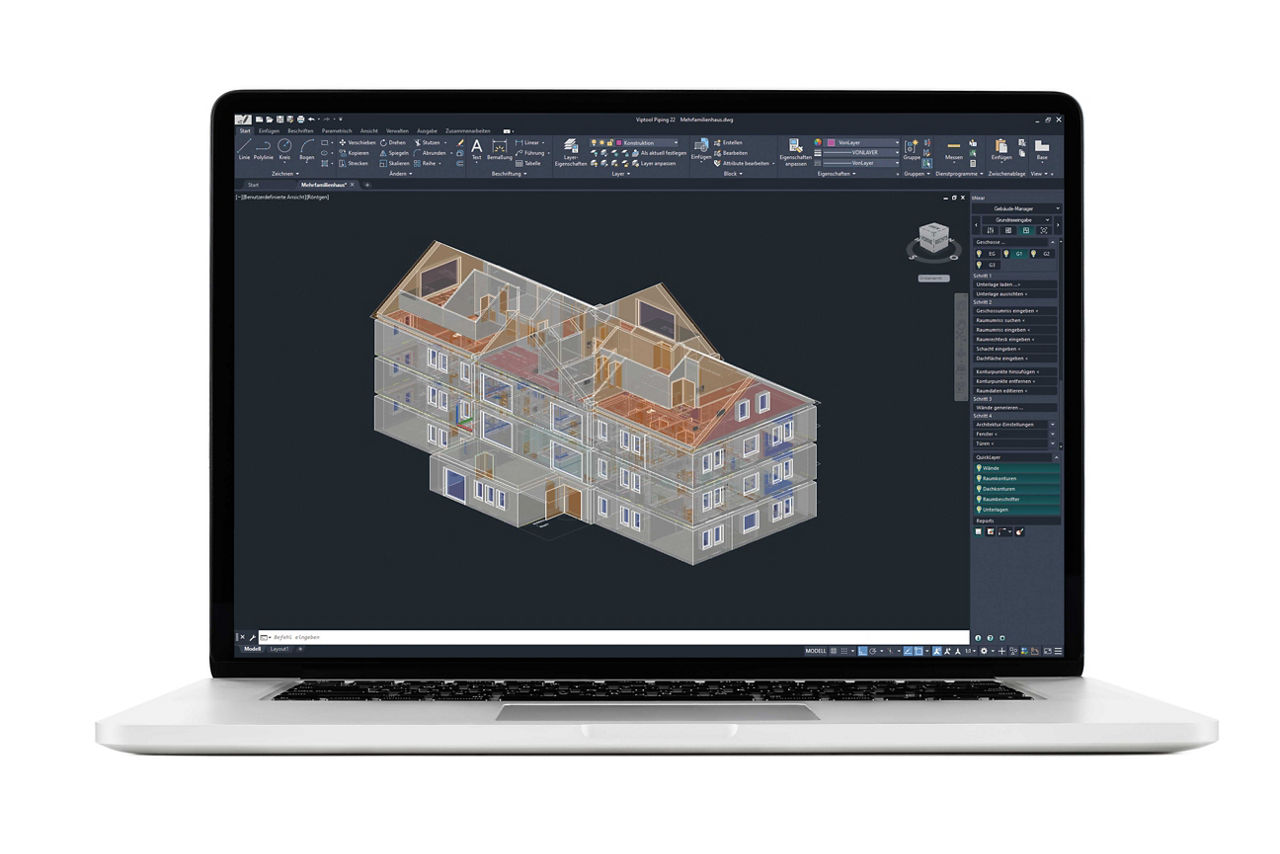

Gebäudemanager
Einsatzgebiet: Erstellung von 3D-Gebäudemodellen
Grundrisse erfassen und mit wenigen Arbeitsschritten in ein 3D-Modell umwandeln.
Leistungsmerkmale im Überblick
- Assistentengestützte Grundrisserfassung von 2D-Gebäudedaten auf Basis von DWG-, DXF-, PDF- und Bild-Formaten
- Integration aller wichtigen Gebäudeteile für die Heiz- und Kühllastberechnung
- Integration ausgelegter Heizsysteme
- Übertragung der Gebäudegeometrie in Viptool Building
- Automatisches Einzeichnen von Heizkörpern und Flächenheiz-/kühlsystemen
-

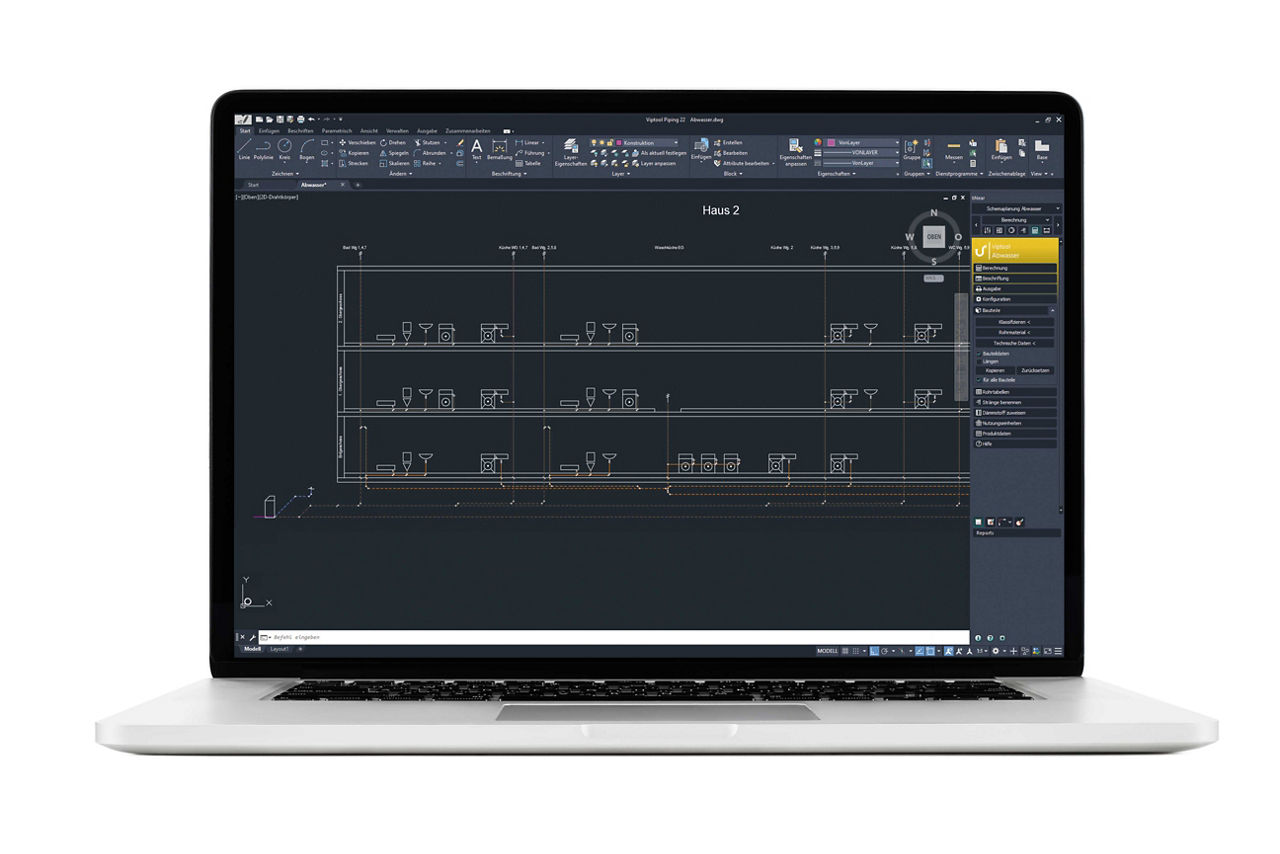

Abwasser
Einsatzgebiet: Schwerkraftentwässerungsanlagen für Schmutz- und Regenwasser
Schwerkraftentwässerungsanlagen für Gebäude korrekt berechnen und dimensioneren.
Leistungsmerkmale im Überblick
- Abwasserberechnung nach DIN EN 12056/DIN 1986-100
- Berechnung und Dimensionierung von Schmutzwasser-, Mischwasser-, Lüftungs- und Regenwasserleitungen
- Alle Einrichtungsgegenstände und Teilstrecken editierbar
- Rohrtabelle frei editierbar
- Automatische Erkennung der Leitungstypen (Grundleitungen, Fallleitungen, Anschlussleitungen etc.) und Lüftungsarten
- Hilfreiche Hinweise bei der Überschreitung von Grenzbedingungen gemäß Norm
-
3D-Rohrleitungen
Einsatzgebiet: 3D-Planung im BIM-Prozess
Komplette Anlagen in 3D detailgetreu aufbauen.
Leistungsmerkmale im Überblick
- Rohrleitungskonstruktion mit Rohrklassen zur millimeter genauen Erzeugung der Formstücke
- Nachträgliches Einsetzen von Bauteilen mit passenden Übergängen und Flanschen
- Echtzeit- Kollisionsprüfung
- Automatische 3D-Generierung von berechneten 1-Strich-Zeichnungen
- Verteilerkonstruktion zur Generierung von Baugruppen inklusive Pumpen und Armaturen
- Konfiguratoren für Behälter, Plattenwärmetauscher und sonstige Geräte
- Dämmmaterialien vordefinieren und ein- bzw. ausblenden mit Übernahme in die Stückliste
-
Gasrohrnetz
Einsatzgebiet: Planung und Auslegung von Gasrohrnetzen
Gasrohrnetze sicher, schnell und vorschriftsmäßig planen.
Leistungsmerkmale im Überblick
- Gasrohrnetzberechnung nach TRGI (DVGW G600, G617), TRF und ÖVGW
- Dimensionierung von Verteilungs-, Abzweig-, Verbrauchs- und Einzelzuleitungen
- Ermittlung der Gasströmungswächter
- Bestimmung der Geräteanschlussarmatur
- Sicherstellung der Funktion des Gasströmungswächters
- Variable Druckvorgaben
-
IFC-Import
Einsatzgebiet: Verarbeitung dreidimensionaler Objektdaten
Architekturmodell importieren und in dem Modul Gebäudemanager weiter verwenden.
Leistungsmerkmale im Überblick
- Einfaches Einlesen von 3D-Objekt-Daten (Architekturmodell)
- Weitere Bearbeitung des IFC-Import (Architekturmodell) mit dem Gebäudemanager des Viptool Piping
- Automatische Prüfung der Daten beim Import
- Voraussetzung für das Modul IFC-Import ist das Modul Gebäudemanager
-

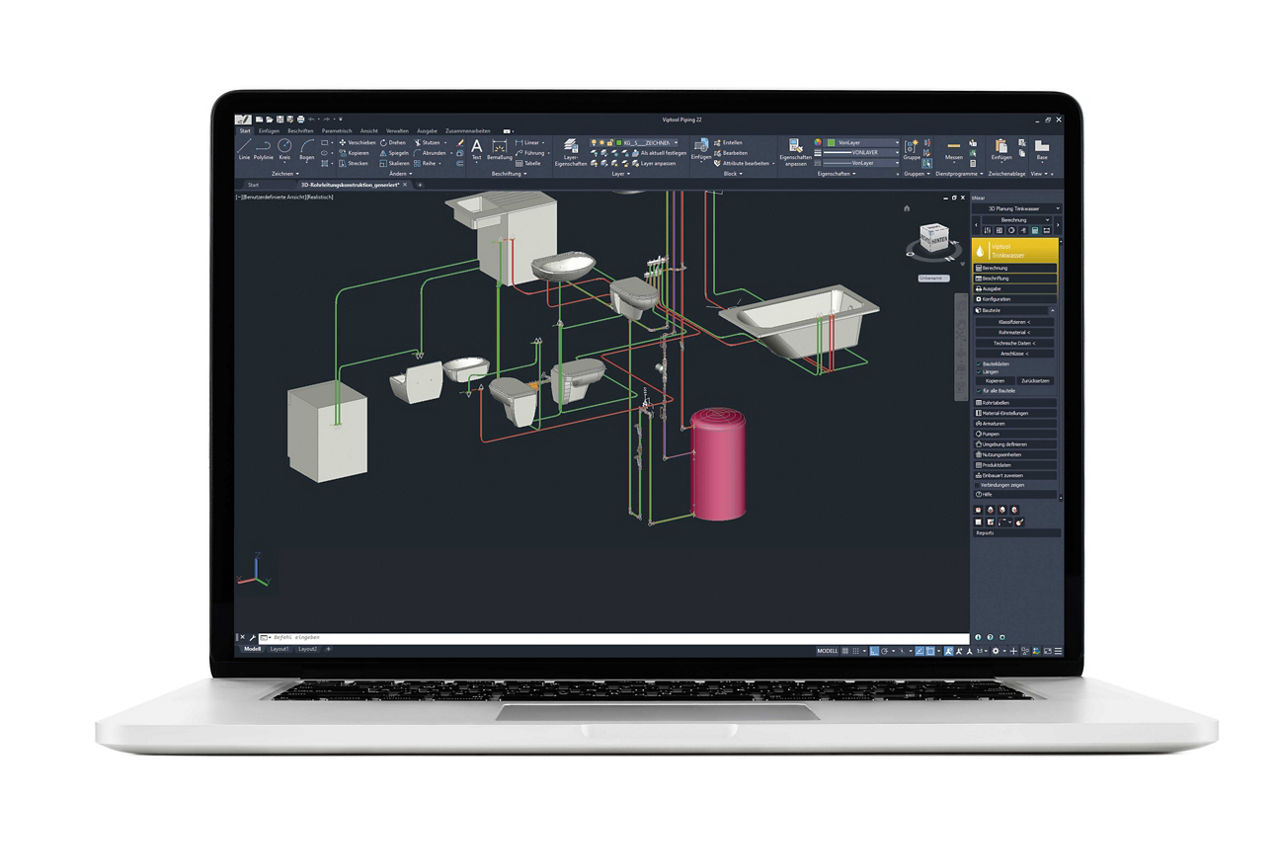

IFC-Export
Einsatzgebiet: Verarbeitung dreidimensionaler Objektdaten
Das in dem Modul 3D-Rohrleitungs-Konstruktion erstellte 3D-TGA-Rohrnetz exportieren.
Leistungsmerkmale im Überblick
- Export aller TGA-Daten der 3D-Rohrleitungs-Konstruktion als IFC-Datei
- Integration aller relevanten Metadaten wie Hersteller, Materialien, Dimensionen
- Voraussetzung für das Modul IFC-Export das Modul 3D-Rohrleitungs-Konstruktion
-

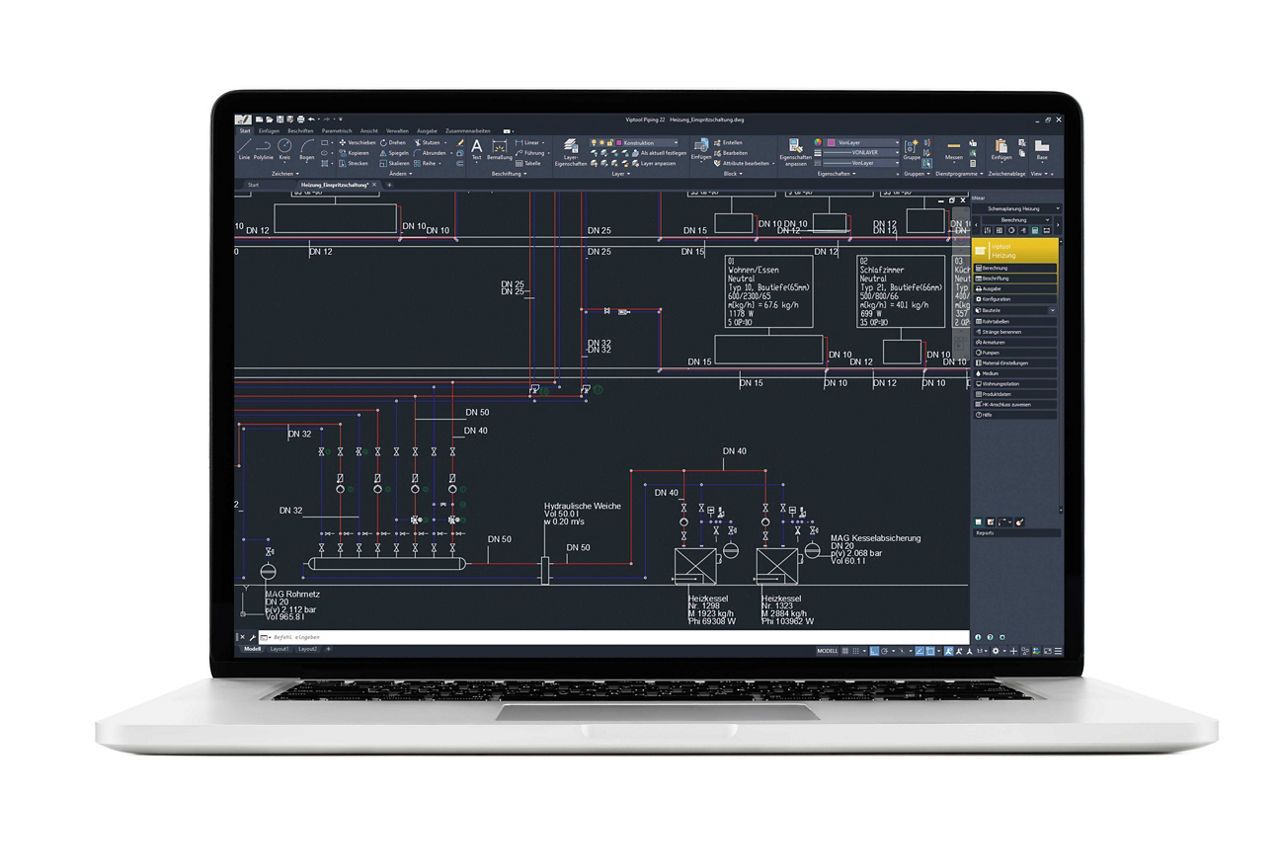

Heizungsrohrnetz
Einsatzgebiet: Dimensionierung und Auslegung von Heizungsrohrnetzen
Heizungsrohrnetze unkompliziert auslegen und alle Heizkörper fließend anbinden.
Leistungsmerkmale im Überblick
- Automatische Anbindung der Wärmeverbraucher an die Vor- und Rücklaufleitung
- Alle Bauteile und Teilstrecken editierbar
- 2-Rohr-Heizungsanlagen (differenzierte Berechnung)
- Asymmetrische Rohrnetzsysteme (Tichelmann)
- Unterschiedliche Strangtemperaturen in einem Rohrnetz
- Hydraulischer Abgleich über mehrere Regelebenen
- Hydraulische Schaltung
- Automatische Dimensionierung der Teilstrecken und Bauteile
- Schnittstelle VDI 3805, Bl. 2 für Ventildatensätze im Bereich Heizung
Viptool Building
-

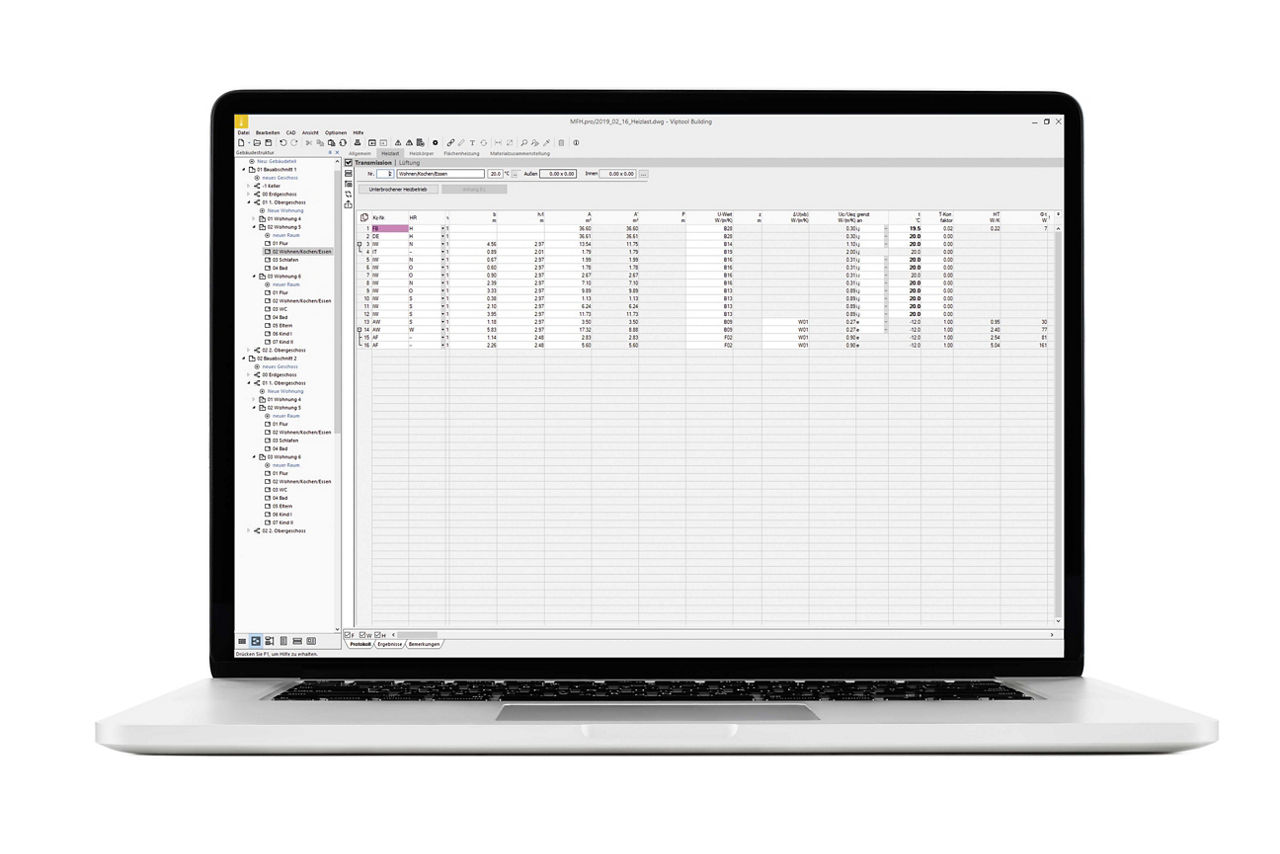

Heizlast
Einsatzgebiete: Norm-Heizlast und Heizflächenauslegung
Komplexe Heizlastberechnungen komfortabel planen – inklusive aller geltenden Normen.
Leistungsmerkmale im Überblick
- Heizlastberechnung nach EN 12831, ÖNORM H7500
- Integrierte U-Wert-Berechnung
- Heizkörperdatensätze frei einlesbar (BDH II und VDI 3805)
- Flächentemperierung (Heizen und Kühlen) nach DIN EN 1264/DIN EN 15377
- Integrierte Baustofftabelle gemäß DIN 4108
- Übersichtlicher Ausdruck der Norm- Heizlast gemäß Formblatt EN 12831 für leichteren Vergleich
- Übernahme der dimensionierten Heizkörper in die Rohrnetzberechnung
- Schnellauslegung für Heizkörper und Flächenheizung/ -kühlung
-

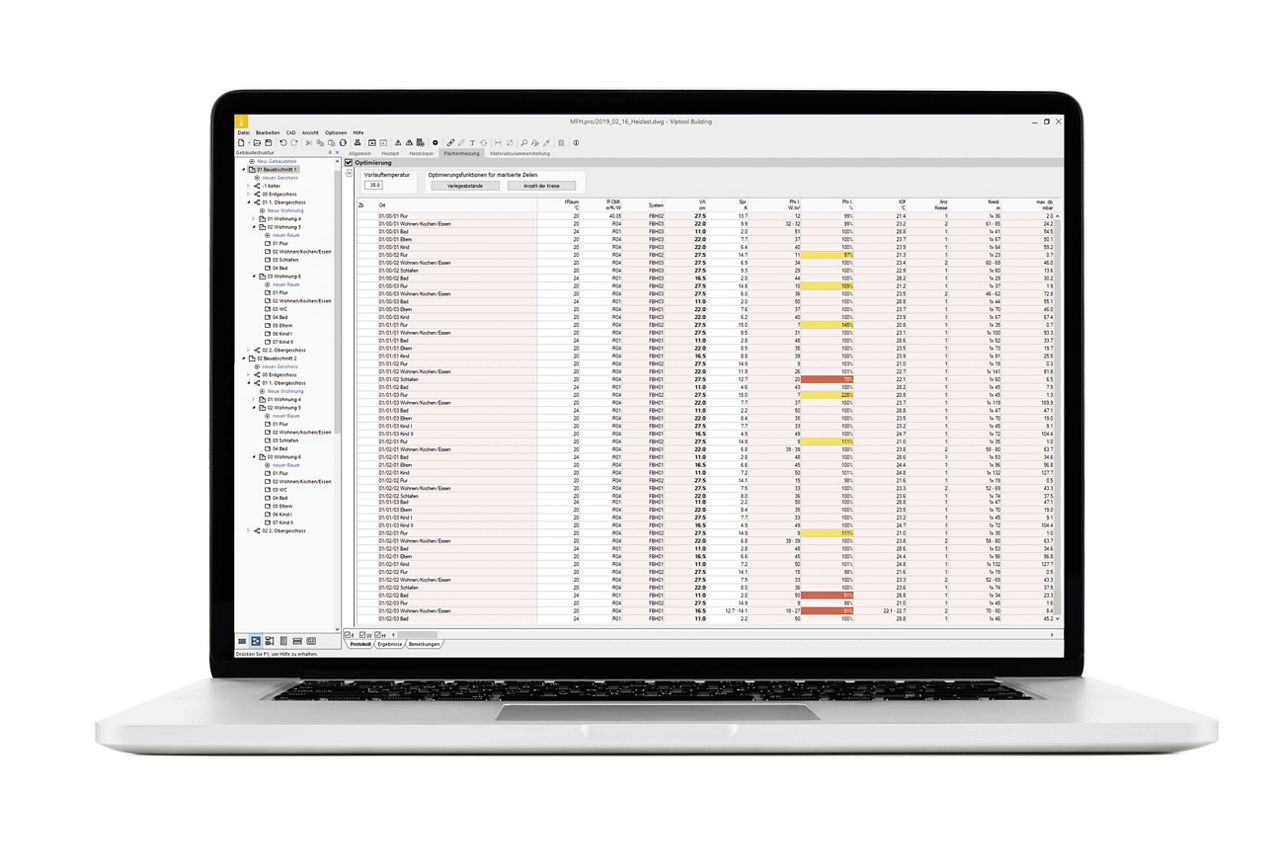

Flächentemperierung
Einsatzgebiet: Auslegung der Flächentemperierung mit Viega Fonterra
Schnelle Auslegung aller Systeme zur Flächentemperierung – ganz gleich, ob zum Heizen oder Kühlen.
Leistungsmerkmale im Überblick
- Kompletter Datensatz zur Auslegung der Systeme Fonterra Reno, Fonterra Base, Fonterra Tacker sowie Fonterra Side und Side Clip
- Nutzungsabhängige und wirtschaftliche Auslegung jeder Art von Flächentemperierung (Heizen oder Kühlen)
- Eintragung des Verlegerasters in den Grundriss schnecken und/ oder mäanderförmig
-

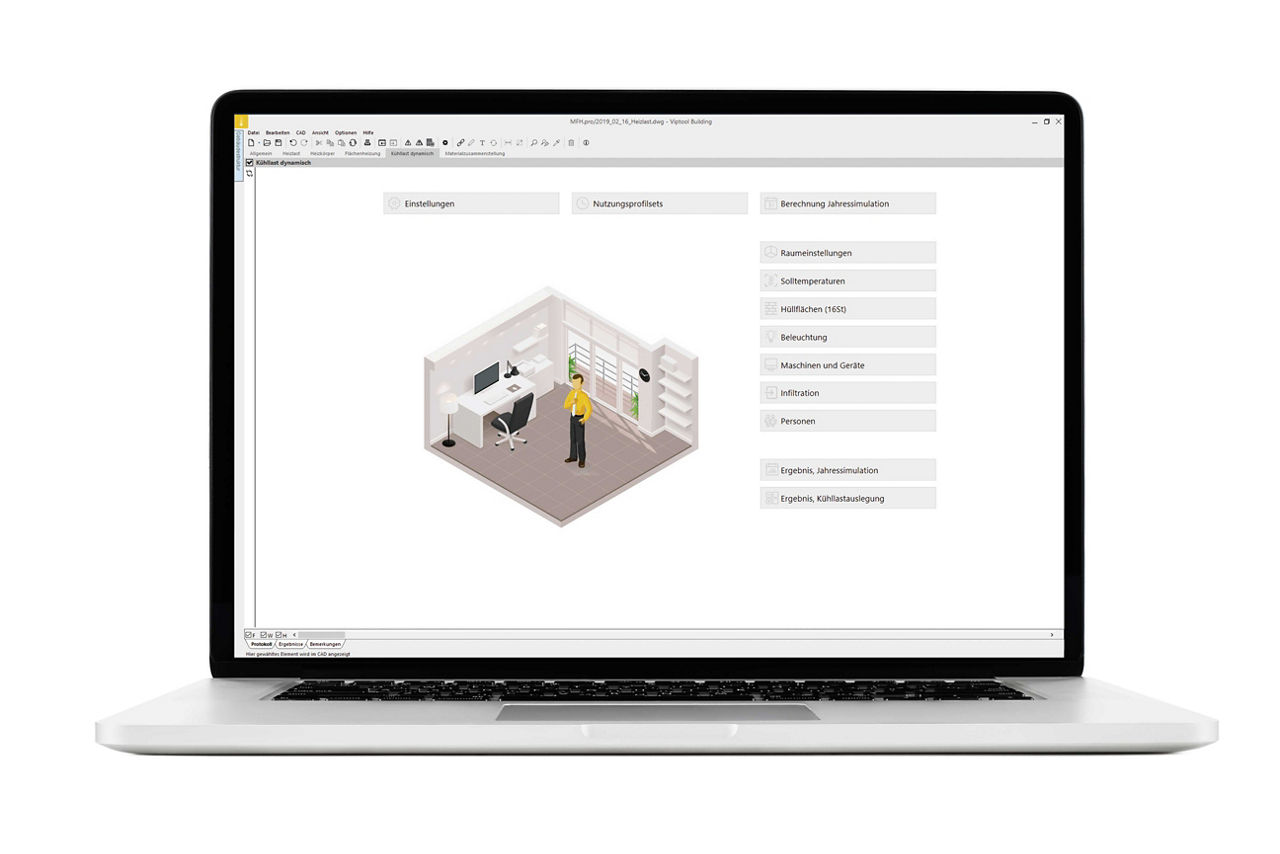

Kühllast
Einsatzgebiet: Kühllastberechnung
Die dynamische Ermittlung der Kühllast unter Berücksichtigung der Gebäudephysik.
Leistungsmerkmale im Überblick
- Kühllastberechnung nach VDI 2078
- Simulation der Temperaturentwicklung im Raum über den Verlauf eines Auslegungstages
- Dynamische Kühllastberechnung mit Einbeziehung der Gebäudephysik
- Unterstützung bei der Erfassung des Gebäudemodells (Baustoffe, Raumbauteile, geometrische Aufteilung in Geschosse)
